Особенности:
100% новый и высокое качество
Переключатель дверного звонка Ding dong s1-это кнопочный переключатель на двери, без нажатия на переключатель, емкость не может быть подключена, не заряжается, а напряжение ёмкости 0 В, сброс был в низком состоянии, что привело к тому, что динамик не работает. При закрытом выключателе s1, Ток VCC через диод для зарядки конденсатора, делает его оба конца напряжения, и сброс напряжения также начал постепенно расти. Когда напряжение ёмкости увеличивается до более высоких уровней, а именно, входной порт сброса является высоким уровнем, таймер запускается, состоит из сопротивления, Емкость и диодный осциллятор начинают работать, выходная частота для f1.при отключении переключателя s1, сопротивление и емкостная схема, конденсатор начал разрядку. В то же время, состоит из сопротивления, емкости и диодного осциллятора начать работу, выходная частота для '2 f. Восстановление низкого уровня сбрасывается, когда конденсатор разрядится, таймер прекратит работу.
В выходе динамика выходной ток сделает динамик голосом. Выходная частота не в то же время, звук отличается. Эта схема имеет два вида разной частоты, поэтому динамик будет выдан «ding» «dong» два вида различных звуков.
Характеристики:

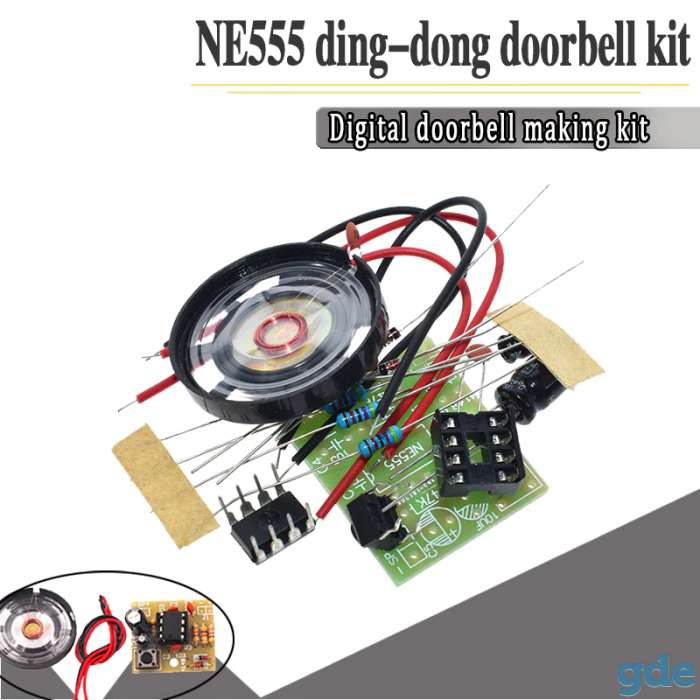

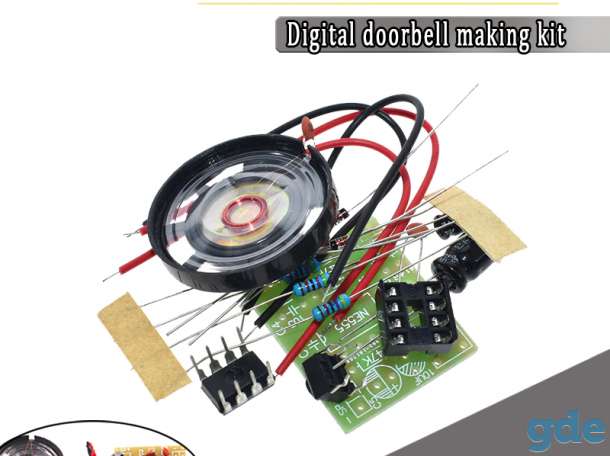

Посылка: NE555 дверной Звонок
Рабочее напряжение: 4,0-7,0 V
Размер печатной платы: 28 мм (Д) * 25 мм (Ш)
Комплект рог: 8 Ом 0,25 W
Цвет: бежевый
Вес нетто: 15 г
Посылка включает в себя:
1*8 Ом 0,25 Вт Рог
2*100 мм красная линия
2*100 мм черная линия
1 * чип NE555
1*8P IC Блок
1*100 мкФ, алюминиевая крышка, 25В постоянной ёмкости, универсальный конденсатор
1*10 мкФ, алюминиевая крышка, 25В постоянной ёмкости, универсальный конденсатор
1*6*6*5 нажатие клавиш]
3*103 керамические конденсаторы
5*47K сопротивление
2*1N4148
