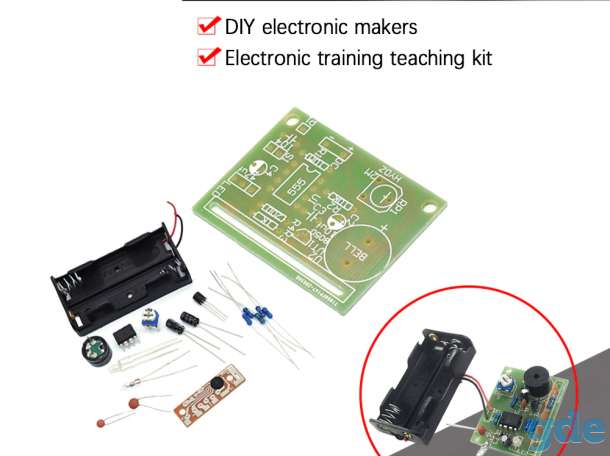

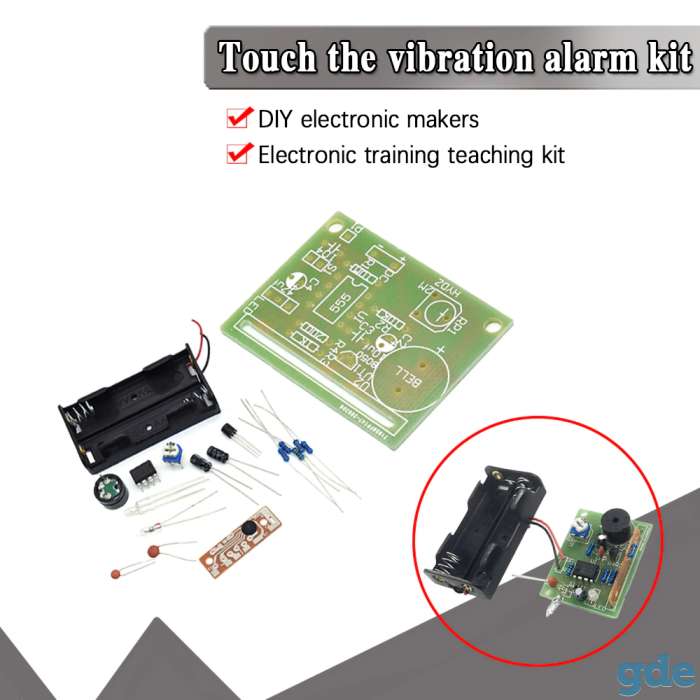

вело-мото-сигнализация на NE555 вибро датчик кит

Напряжение питания: 3-6 в
Размер печатной платы: 4,2 см * 3,2 см
Описание функций: эта схема разработана для имитации принципа тревоги автомобиля и мотоцикла и имеет функции тревоги задержки касания и тревоги задержки вибрации.То есть, при сигнале человеческого сенсорного обнаружения сигнал тревоги запускает сигнал тревоги, и когда триггерный сигнал отменяется, он будет автоматически закрыт через некоторое время.При появлении сигнала вибрации Сигнал тревоги вызовет сигнал тревоги. Когда сигнал вибрации отменен, он будет автоматически отключен после задержки периода времени.

Указан ли ключевой элемент:Основной контур NE555, входная часть использует прозрачный датчик вибрации, Удобно контролировать принцип работы ключевых компонентов 2 м массивного высокого качества стеклянной глазури регулируемого сопротивления, может легко реализовать регулировку задержки в течение длительного времени, чип сигнализации с использованием специального чипа сигнализации KD9651, голосовые части для пассивного магнитного зуммера на борту, Служат для удобный емкостный Мини-стилус, служащий также в динамик, индикатор светильник с использованием 5 мм двойной цвет светодиодов.

Принцип работы:Сенсорная вибрационная сигнализация состоит из цепи сенсорного триггера, цепи триггера вибрации и цепи тревоги. Базовая схема U1 в 555 часов служит стандартным моностабильным рабочим режимом, а время его переходного времени определяется значениями RP1, R2 и C2.В некоторых случаях, когда цепь в установившемся состоянии, 3-контактный выход низкого уровня основание интегральной схемы на 555 часов, и сигнал тревоги чип не сигнализации, потому что нет источника питания.Когда люди касаются электроды M, индукционный сигнал заклинивания человеческого тела от C1 до 555, срабатывающий конец 2 фута или вибродатчики S1 с помощью вибрации и мгновенно проникают сквозь. Мы так же можем изготовить продукт 2 фута в связи с низким уровнем, таким образом, что 555 Время Основание интегральной схемы флип в переходных частот, мутировали в 3 фута в высоту, Обратитесь в полицию, чтобы отправить звуковой чип сигнализации.После того, как переходных частот времени, основание интегральной схемы возвращается в установившемся состоянии и остановки тревожные.Длина будильника может быть изменена, регулируя RP1.В светодиодный представляет собой двухцветная светильник-светодиод, который используется в качестве индикатора питания в тех случаях, когда он включен. При сигнале тревоги светофоры горят, а общее-оранжевое. Значение сопротивления R5 определяет скорость воспроизведения звука сигнализации, что обычно составляет 180K-240K.
